1. Uvod
Glavni krovni slivnik može se začepiti – lišće, led, prljavština, improvizirane “sitnice” na krovu…
Ako u tom trenutku nema sigurnosnih preljeva (sigurnosne odvodnje), voda se počinje nakupljati na ravnom krovu:
- raste opterećenje na konstrukciju
- povećava se rizik prelijevanja preko atike, ulijevanja u objekt i oštećenja fasade
- u ekstremnom slučaju narušava se i statička sigurnost krova
Zbog toga suvremene norme za krovnu odvodnju polaze od logike:
- glavna odvodnja = sustav za “normalnu” kišu
- sigurnosna odvodnja krova = sustav koji radi kad glavna zakaže ili kod ekstremnih oborina
U nastavku sažimamo što traže norme (HRN EN 12056-3, DIN 1986-100, ÖNORM B 3691, SIA 271), gdje su sigurnosni preljevi u praksi nužni, koje su tipične izvedbe i koja su orijentacijska pravila za visine.
2. Što su sigurnosni preljevi i sigurnosna odvodnja krova?
Pod sigurnosnom odvodnjom krova mislimo na elemente koji preuzimaju vodu tek kada razina vode na krovu poraste iznad uobičajene radne razine – npr. kad se glavni slivnici začepe ili kod ekstremnog pljuska.
To može biti:

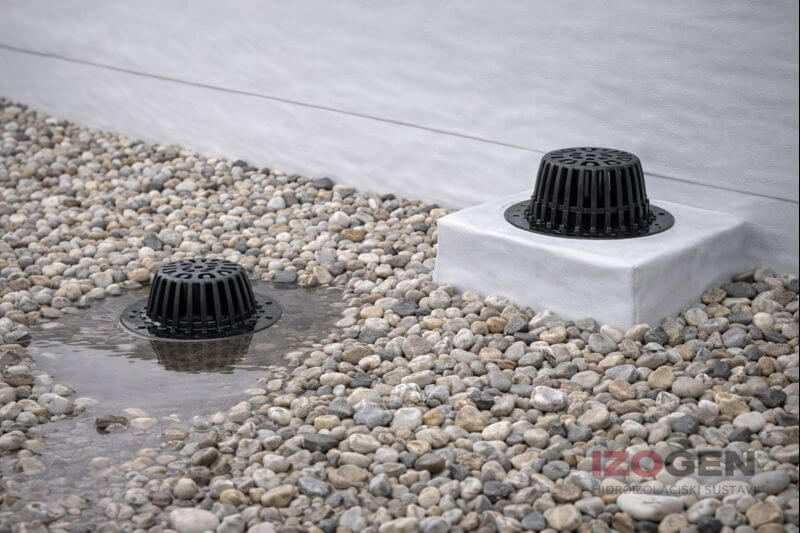

- sigurnosni slivnik – dodatni slivnik postavljen nešto više od glavnog

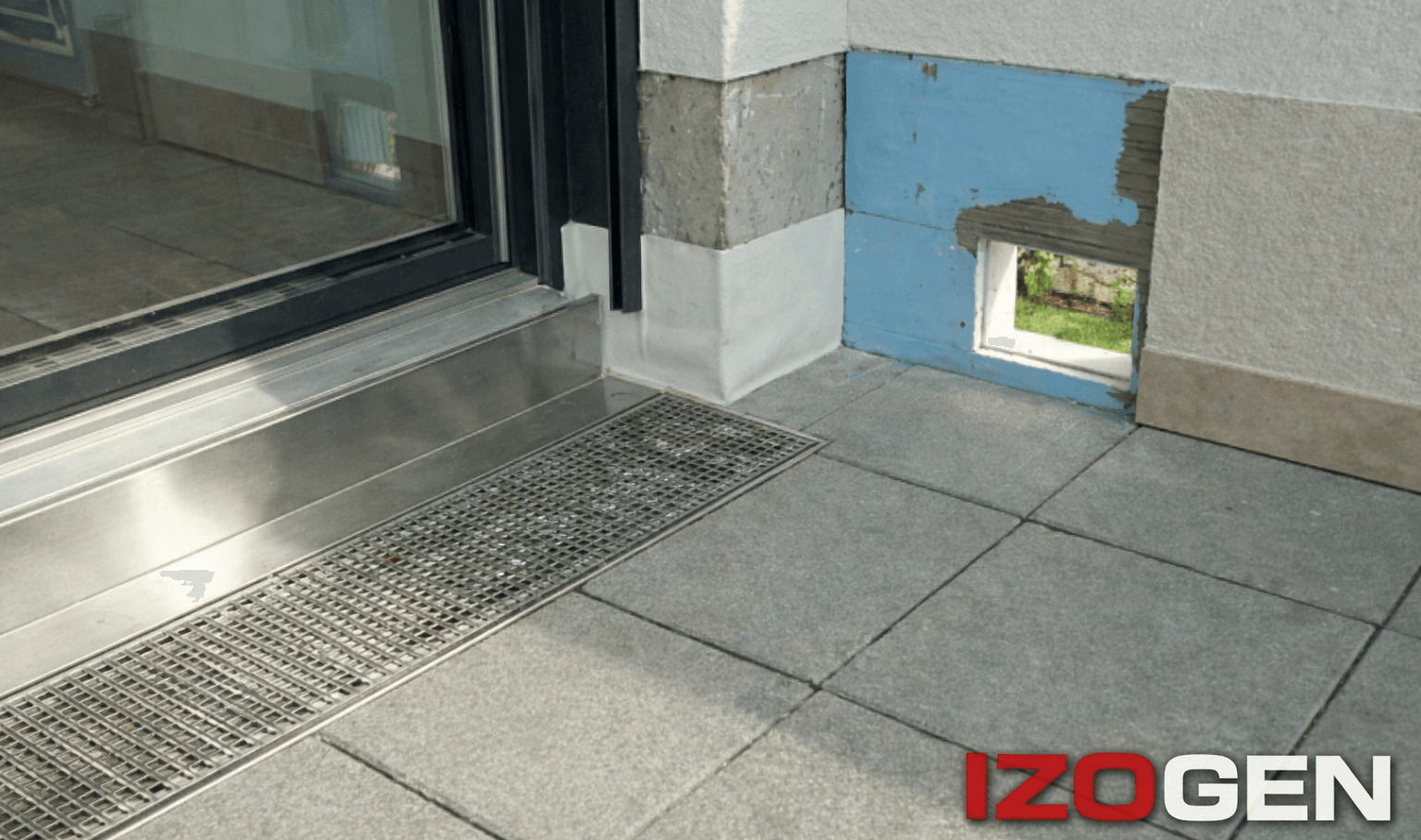

- sigurnosni preljev kroz atiku – otvor u atici kroz koji voda “prelije” van ako razina na krovu poraste
- sekundarni cjevni sustav – dodatna vertikala i horizontalni vodovi koji preuzimaju vodu kod visokih razina
Ključno je:
- da su glavna i sigurnosna odvodnja konceptualno odvojene,
- da se ne oslanjaju na isti “usko grlo” u slučaju začepljenja,
- da voda iz sigurnosnih preljeva izlijeva na površinu koju je dopušteno povremeno plaviti (dvorište, teren, niži krov itd.).
3. Što traže norme (HRN EN 12056-3, DIN 1986-100, ÖNORM, SIA)
HRN EN 12056-3 / EN 12056-3 (krovna odvodnja – gravitacijski sustavi) definira načela za dimenzioniranje krovne odvodnje i u praksi se tumači tako da ravni krovovi s atikom i unutarnjom odvodnjom trebaju imati rješen preliv / sigurnosnu odvodnju – bilo dodatne slivnike, bilo preljeve kroz atiku.
Na to se nadovezuju nacionalne norme:
- DIN 1986-100 (Njemačka – odvodnja zgrada i čestica) – traži da se kod ravnih krovova osigura sigurnosna odvodnja, koja se dimenzionira za slučajeve začepljenja glavne odvodnje i ne smije se priključiti na istu kanalizaciju kao glavni sustav, nego mora voditi na površinu koja se smije plaviti.
- ÖNORM B 3691 / B 2501 (Austrija) – za krovove s točkastom odvodnjom traži da projekt uključuje glavne slivnike i sigurnosnu odvodnju te da se u planu odvodnje navede i “Anstauhöhe der Notentwässerung” – projektirana visina vode kod aktivacije sigurnosne odvodnje.
- SIA 271 i pripadajuće smjernice (Švicarska) – polaze od toga da svaki krov/terasa mora imati rješen koncept sigurnosne odvodnje, osim ako je projektom predviđeno kontrolirano zadržavanje vode uz odgovarajući statički proračun. Dodatno, smjernice za “Dachrandkonstruktionen” vrlo konkretno definiraju visine rubova i maksimalnu dopuštenu “stajaću vodu”.
Poruka svih tih dokumenata je ista:
ravni krov s atikom i unutarnjim slivnicima bez sigurnosnih preljeva je iznimka koja mora biti posebno opravdana i statički dokazana – a ne normalno rješenje.
4. Kada je sigurnosna odvodnja nužna u praksi?
U praksi je sigurnosna odvodnja krova nužna (ili barem izrazito preporučena) u ovim situacijama:
- ravni krov s atikom i unutarnjim slivnicima
- krovovi iznad grijanih / osjetljivih prostora (stanovi, uredi, dvorane, IT, arhivi)
- krovovi s velikim rasponima i osjetljivom statikom
- krovovi na kojima bi prelijevanje vode preko atike značilo ozbiljnu štetu na fasadi ili u unutrašnjosti
- terase/balkoni s “barijernim” pragovima gdje prelijevanje vrlo brzo znači prodor u prostor
Otvoreni krov s klasičnim vanjskim žlijebom, bez atike, može “proći” i bez posebnih sigurnosnih preljeva, ali čim voda nema slobodan put preko ruba krova – sigurnosna odvodnja postaje tema.
5. Orijentacijske visine: koliko visoko postaviti sigurnosni preljev?
Norme ne daju jedan jedinstveni broj tipa “sigurnosni preljev mora uvijek biti točno 50 mm iznad krova”, ali daju jasne smjernice:
- projektant mora definirati maksimalnu dopuštenu visinu vode na krovu (statički + funkcionalno)
- na tu visinu se dimenzioniraju i glavni slivnici i sigurnosni preljevi/slivnici
- dokumentacija treba navesti visinu vode kod koje sigurnosna odvodnja preuzima funkciju odvodnje.
Jako korisne su švicarske smjernice za rubove krova, temeljene na SIA 271:
- rub sigurnosnog preljeva treba biti najmanje ≈ 25 mm iznad gornje kote zaštitnog i uporabnog sloja
- završni zatvoreni rub (npr. kapa atike) treba biti najmanje ≈ 25 mm iznad ruba sigurnosnog preljeva, kako bi postojao mali sigurnosni pojas iznad razine preljevanja
- za gornje otvorene konstrukcije navodi se da je maksimalna dopuštena “stajaća voda” ≈ 120 mm iznad gornje kote zaštitnog/uporabnog sloja; iznad toga se više ne smije računati da je konstrukcija sigurna.
Uz to, iste smjernice pokazuju da se kod limarskih detalja oko preljeva (spojevi, gehrungen) preporučuju minimalne udaljenosti od cca 50 mm (5 cm) od visine preljeva, tako da spojevi i kritične točke nisu točno u zoni stalnog “prskanja” vode.
Što iz toga možeš povući kao praktično pravilo:

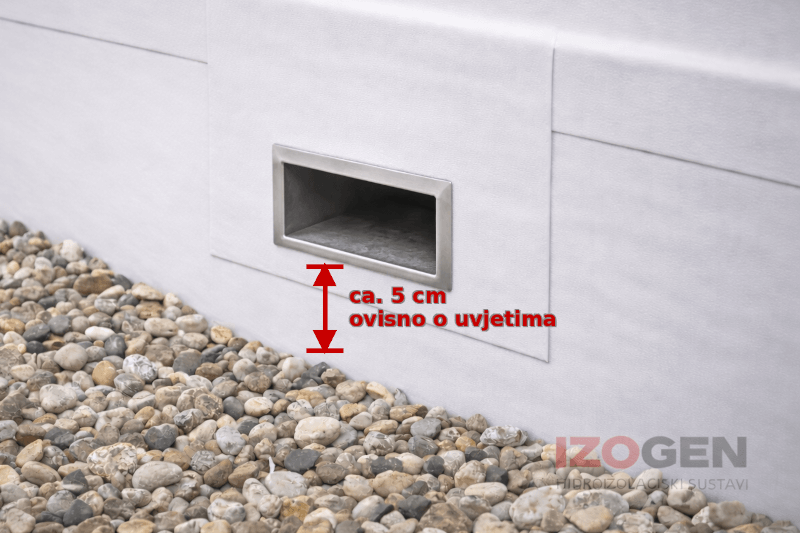

- rub sigurnosnog preljeva ne bi smio biti u ravnini završne obloge, nego barem par centimetara iznad nje (npr. 20–30 mm)
- ukupna maksimalna “stajaća voda” na krovu u pravilu se vodi ispod 100–120 mm iznad završnog sloja, osim ako je statika posebno dimenzionirana za veće vrijednosti
- limarske spojeve i kritične detalje treba držati najmanje 50 mm od razine preljeva (u vertikali i/ili horizontali)
- uzeti u obzir kote završtka hidroizolacije na najnižim dijelovima (poput pragova vrata ili vent.kanala) tako da sigurnosno prelijevanje započne prije nego se ugroze ti kritično niski detalji
U projektima možemo to formulirati ovako:
u napomeni uz detalj: “Sigurnosni preljev projektirati tako da rub preljeva bude min. 20–30 mm iznad završnog sloja, a maksimalna stajaća voda na krovu (prije aktivacije sigurnosnih preljeva) ne prelazi cca 100–120 mm iznad završnog sloja, u skladu s proračunom i statičkim zahtjevima.”
6. Što staviti u nacrt i troškovnik?
U nacrtu (tlocrt + presjeci + detalji):
- jasno ucrtati glavne slivnike i sigurnosne slivnike / sigurnosne preljeve
- u presjeku atike prikazati:
◦ razinu završne obloge (šljunak, ploče, estrih, zelenilo…)
◦ razinu rubnog hidroizolacijskog priključka
◦ razinu ruba sigurnosnog preljeva
◦ po potrebi i maksimalnu razinu vode (npr. kotu na kojoj je “stajaća voda” ograničena)
- kod sigurnosnih slivnika prikazati da su iznad glavnih slivnika (npr. +30 mm) i da su spojeni na odvojeni ispust ili cjevovod koji izlijeva na površinu koju je dopušteno plaviti.
U troškovniku:
- odvojene stavke za:
◦ glavne krovne slivnike (tip, promjer, broj)
◦ sigurnosne slivnike (tip, promjer, broj, razina aktivacije)
◦ sigurnosne preljeve kroz atiku (izrada otvora, limarski radovi, brtvljenje, spajanje na fasadu)
◦ eventualne sekundarne cjevne razvode
- napomena u tehničkom opisu:
◦ “Krovna odvodnja projektirana je u skladu s HRN EN 12056-3 i odgovarajućim nacionalnim smjernicama (DIN 1986-100, ÖNORM B 3691, SIA 271), uz osiguranu sigurnosnu odvodnju krova s definiranim visinama preljeva.”
7. Sažetak za projektante i naručitelje
- Sigurnosni preljevi i sigurnosna odvodnja krova nisu “dodatak ako stignemo”, nego druga linija obrane koju traže moderne norme za ravne krovove.
- HRN EN 12056-3, DIN 1986-100, ÖNORM B 3691 i SIA 271 polaze od dualnog sustava: glavna odvodnja + sigurnosna odvodnja, osobito kod krovova s atikom i unutarnjom odvodnjom
- Visine sigurnosnih preljeva treba određivati tako da:
◦ rub preljeva bude iznad završnog sloja,
◦ maksimalna dopuštena “stajaća voda” na krovu ostane unutar sigurnih granica (orijentacijski ≈ 100–120 mm iznad završnog sloja),
◦ limarski spojevi i kritične točke nisu neposredno u zoni preljeva.
- Sve to treba jasno ucrtati u detaljima atika, rubova i slivnika, uz odgovarajuće stavke u troškovniku – kako bi izvođač znao što točno treba izvesti, a investitor razumio da je sigurnost krova riješena i za “crne scenarije”.
