Na gradilištu se vrlo često čuje isto pitanje: „Možemo li spustiti hidroizolaciju malo niže, da ne bude toliki prag?“
Norma DIN 18531-1 vrlo je jasna oko minimalnih visina podizanja hidroizolacije, ali u praksi se te brojke često ignoriraju ili pogrešno tumače.
U ovom savjetu pojašnjavamo:
- što točno traži DIN 18531 za visine priključaka hidroizolacije
- zašto je 15 cm standard, a 5 cm iznimka
- kako tehnički ispravno riješiti pragove vrata i druge „kritične“ detalje
- kako sve to jasno ugraditi u nacrt i troškovnik
1. Što kaže DIN 18531 o visinama priključaka?
DIN 18531-1:2017-07 u dvije ključne točke definira visine dizanja hidroizolacije:
DIN18531_tekst
- Točka 8.6.2 – visine priključaka:
„Hidroizolaciju je potrebno podići najmanje 0,15 m (15 cm) iznad završne obloge.“ - Točka 8.6.3 – smanjene visine priključaka:
„U području vrata i prozora dopuštena je smanjena visina priključka na najmanje 0,05 m (5 cm), ako je ispred vrata ugrađena odvodna kanalica.“
Praktično:

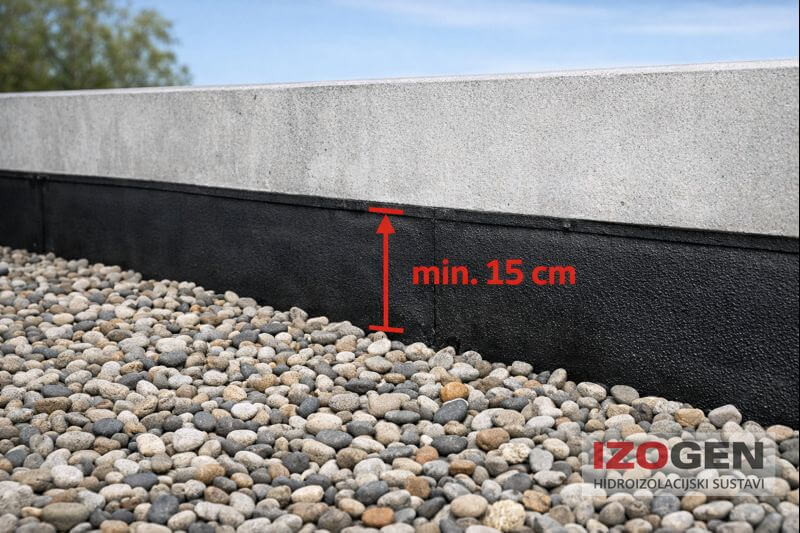

- 15 cm iznad završne obloge je standard za sve atike, parapete, zidove, stupove i druge uzdignute elemente.
- 5 cm je iznimka samo kod vrata/prozora i samo ako ispred njih postoji funkcionalna odvodna kanalica koja sprječava gomilanje vode uz prag.
2. Zašto 15 cm – i zašto nije isto 5 cm posvuda?
Minimalna visina od 15 cm nije „izmišljena“ brojka, nego rezultat iskustva s:
- zadržavanjem vode na ravnim krovovima i terasama
- snijegom i ledom (npr. naslage snijega uz atike)
- prskanjem vode uz rubove i zidove
- nepreciznim nagibima i tolerancijama u gradnji
Ako se hidroizolacija završi prenisko, svaki malo veći snijeg, jači pljusak, začepljen slivnik ili loš nagib znači da voda ostaje uz spoj hidroizolacije i zida/praga, pa:
- prodire u spojeve i fuge
- brže degradira detalje
- bitno povećava rizik prodora vode u objekt
Zato 15 cm ostaje zlatno pravilo svugdje gdje nema opravdanog razloga i tehnički ispravnog rješenja da se visina smanji.
3. Tipične situacije na ravnim krovovima i terasama
Najčešće situacije gdje je visina priključka kritična:
- atike na rubovima ravnih krovova i terasa
- parapetni zidovi uz fasadu
- spojevi na podignute elemente (strojarnice, okna, ventilacijski tornjevi)
- pragovi vrata prema terasi ili ravnom krovu
U projektnoj dokumentaciji zato treba jasno:
- nacrtati završnu oblogu (keramika, ploče, šljunak, završni estrih, decking…)
- iznad nje ucrtati hidroizolaciju podignutu min. 15 cm (osim ako je ispunjen uvjet za 5 cm kod vrata/prozora)
- voditi računa da se u statičkim visinama ploča i pragova (etažna visina, debljine slojeva) od početka rezervira dovoljno „visine“ za poštivanje ovog pravila
Ako se o tome ne razmišlja u fazi idejnog/glavnog projekta, na gradilištu se često završi s prevelikim pragovima ili „spuštanjem“ hidroizolacije ispod minimalnih visina.
4. Pragovi vrata – dva osnovna koncepta
4.1 „Visoki prag“ – klasično rješenje
Klasično rješenje je:
- unutarnji pod je niži od vanjske završne obloge
- hidroizolacija se diže 15 cm iznad vanjske završne obloge
- prag vrata leži unutar tog „zaštićenog“ područja
Prednosti:
- jednostavno je osigurati 15 cm visine
- manji rizik od prodora vode pri većim oborinama ili začepljenju kanalice/slivnika
Nedostatak:
- nije pristupačno za osobe smanjene pokretljivosti (nije „bezpragovno“)
- nije uvijek prihvatljivo u javnim zgradama ili stanovima visokog standarda
4.2 „Niski prag“ – kada je dopušteno 5 cm
DIN dopušta smanjenje visine na najmanje 5 cm u području vrata i prozora ako je ispred praga ugrađena odvodna kanalica.
DIN18531_tekst
Tipičan koncept:
- ispred vrata/izlaza nalazi se ukopana odvodna kanalica s rešetkom
- površina terase ima ispravne padove
- hidroizolacija se podiže iza kanalice i prema gore do minimalno 5 cm iznad razine završne obloge (tj. iznad razine kroz koju voda ne smije preliti)
- kanalica je spojena na sigurnu odvodnju (slivnik, vertikala)
Važne napomene:
- kanalica mora biti stvarna odvodnja, ne samo estetski profil
- treba osigurati dovoljnu širinu i kapacitet kanalice, te jednostavno čišćenje
- i dalje treba zadržati jasno podizanje hidroizolacije iza kanalice – ne „završiti“ hidroizolaciju točno u ravnini praga
Ovo rješenje je nužno svugdje gdje se traži bezpragovni ulaz tj. ulaz s min. visinom praga (pristupačnost, hotelske terase, javne zgrade), ali ga treba projektirati vrlo pažljivo.
5. Kako to prenijeti u nacrt i troškovnik?
Da bi se izbjegle rasprave na gradilištu, projekt i troškovnik trebaju biti dovoljno konkretni:
U nacrtu (tlocrt + presjeci / detalji):
- jasno ucrtati završnu razinu poda/terase
- u detaljima atika, pragova i priključaka prikazati hidroizolaciju podignutu na:
◦ 15 cm iznad završne obloge kao standard
◦ 5 cm isključivo kod vrata/prozora s funkcionalnom kanalicom ispred praga
- naznačiti nagibe prema slivnicima i/ili kanalici
- kod niski pragova nacrtati kanalicu s prikazom spoja na hidroizolaciju i odvodnju
U troškovniku:
- u stavkama za atike, parapete i spojeve navesti:
◦ „podizanje hidroizolacije min. 15 cm iznad završne obloge, u skladu s DIN 18531-1“
- za pragove s kanalicom:
◦ posebna stavka za odvodnu kanalicu (nabava + ugradnja + spajanje na odvodnju)
◦ stavka za „formiranje smanjene visine priključka hidroizolacije min. 5 cm u području vrata/prozora s odvodnom kanalicom“
- po mogućnosti navesti i referencu na DIN 18531-1, točke 8.6.2 i 8.6.3 kao normativnu podlogu
Na taj način i investitor i izvođači unaprijed znaju što je projektom predviđeno, i smanjuje se prostor za „skraćivanje“ ili improvizacije na licu mjesta.
6. Sažetak za projektante i naručitelje
- 15 cm iznad završne obloge je standardna minimalna visina dizanja hidroizolacije na atikama, parapetima i uzdignutim dijelovima prema DIN 18531-1.
- 5 cm je dopušteno samo lokalno, u području vrata/prozora i samo ako je ispred praga projektirana i ugrađena odvodna kanalica.
- O tim visinama treba voditi računa već u fazi idejnog i glavnog projekta (visine ploča, debljine slojeva, nagibi).
- Detalji pragova, terasa i atika trebaju jasno prikazivati visine, nagibe i način odvodnje, a troškovnik mora pratiti ta rješenja.
- Našim stalnim partnerima pomažemo kako riješiti konkretan prag ili atiku, dovoljno je da nam pošaljete detalj u DWG/PDF obliku s osnovnim kotama – možemo predložiti usklađeno rješenje koje poštuje normu i realne mogućnosti izvedbe.
7. Kako to rješavaju druge europske norme (SIA, ÖNORM, BS)
Iako se u praksi u nedostatku nacionalnih normi najčešće pozivamo na DIN 18531, sličan princip ne propisuje samo Njemačka. Švicarska norma SIA 271 polazi od rubne visine hidroizolacije od oko 120 mm, uz ≈60 mm na pragovima i dodatne mjere (ugradnja kanalice) kad se ide niže. Austrijska ÖNORM B 3691 definira minimalne visine priključaka hidroizolacije od 10 cm u nezaštićenoj zoni, uz mogućnost spuštanja na 5 cm i manje samo uz fasadne/terasne kanalice odgovarajućih dimenzija i kapaciteta.
Britanski standard BS 6229:2018 i prateće smjernice NHBC polaze od 150 mm visine priključka iznad završne obloge, a iznimna smanjenja uz pragove ponovno vežu uz obveznu ugradnju linearne odvodnje (kanalice) ispred vrata. Poruka je u svim ovim normama vrlo slična: “visok” priključak hidroizolacije je standard, a niski prag dopušten je samo kao pažljivo projektirana kombinacija s kontroliranom odvodnjom (kanalicom).
